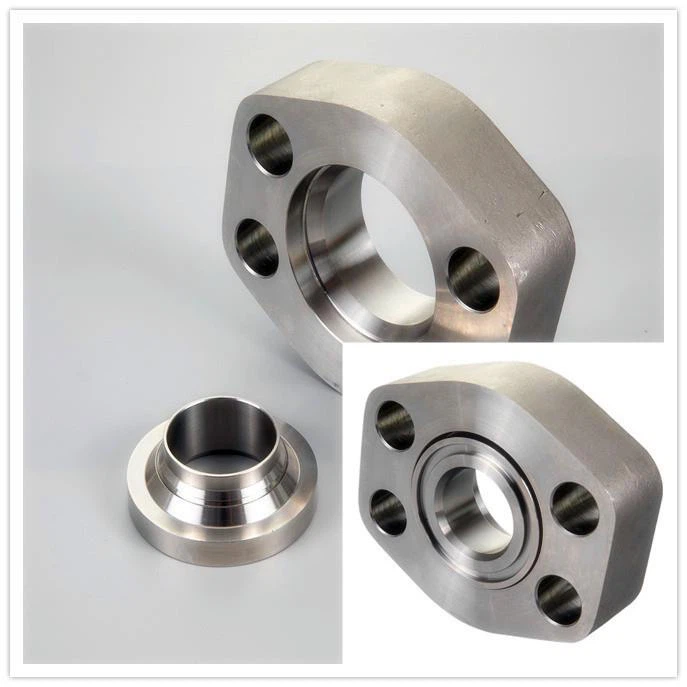

أنبوب شفة مضيئة إلى منفذ اتصال SAE J518 رمز 61/62
أنبوب إلى ميناء شفة مضيئة هو عدم لحام الأنابيب والاتصالات أنبوب في ارتفاع ضغط متوسط ماد. يتم تشكيل اثنين من المشابك شفة SAE مضيئة مع مخروط 37 درجة، وإدراج مع ربطات رأس o-حلقة مرفّحة، س حلقة ل37 درجة مخروط الأخدود.
جميع المشابك شفة مضيئة من أبعاد 4-الترباس هو نفسه لمعايير SAE J518 / ISO 6162، والاختلافات هي طريقة الاتصال: نظام شفة مضيئة هو ل end أنبوب deburred اشتعلت إلى 37 درجة. إدراج، مختومة لينة من قبل O-حلقة، ويقع في كل نهاية الأنابيب. عن طريق تشديد الشفاه معا، يتم إجراء لينة مختومة، اتصال أنبوب الضغط العالي. يتم استخدام نظام الشبك شفة الانقسام لتشد من الرأس مرفّع مع أنواع من موصلات أنبوب والتجهيزات خرطوم، أو ربط شفة المقابس. نفس اتصال الختم هو اتصال الوجه المسطح O-ring، نفس أبعاد منفذ شفة SAE.
مادة من شفة شفة الاقترانات:
الكربون الصلب C45؛ الفولاذ المقاوم للصدأ 304، 316 أو 316L.
يجب أن تكون جميع الكربون الصلب وهج شفة اتصال نظام مطلي أو المغلفة مع مادة مناسبة أن يمر 72 ح اختبار رش الملح وفقا لSSTM B117 (ISO 9227).

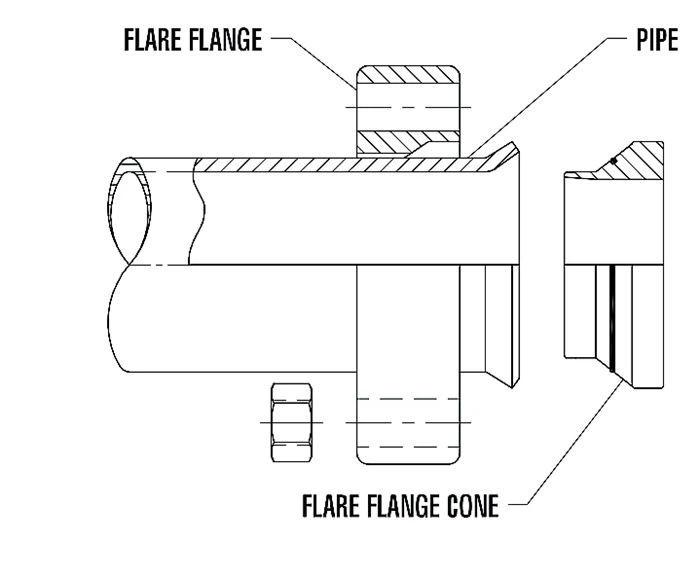

تجميع اتصال شفة مضيئة من أنبوب إلى ميناء كما الصورة أدناه:
