1. تعريف SAE Split Flange ، SAE هي جمعية مهندسي السيارات في الولايات المتحدة الأمريكية ، وهي منظمة مطورة للمهنيين الهندسيين في مختلف الصناعات. هو منسكب J518 تعريف نصف شفة الانقسام أربعة بقعة ، أيضا أن يكون مساويا ل BS ISO 6162-1 / 2: 2012 الإصدار ، بل هو أنبوب ذو شفة الهيدروليكية ، الأنابيب ، اتصال خرطوم. اتصال شفة مع المشابك هناك نوعان: المشابك الانقسام شفة والمشابك قطعة واحدة.
يحدد كود SAE J618 61 و ISO 6162-1 موصلات Flange والمنافذ وأسطح التثبيت للاستخدام عند ضغوط تتراوح بين 3،5 ميجا باسكال (35 بار) و 35 ميجا باسكال (350 بار) و DN 13 إلى DN 127.
يحدد كود SAE J618 62 و ISO 6162-2 موصلات Flange والمنافذ وأسطح التثبيت للاستخدام عند ضغط 42 ميجا باسكال (420 بار) و DN 13 إلى DN 76.

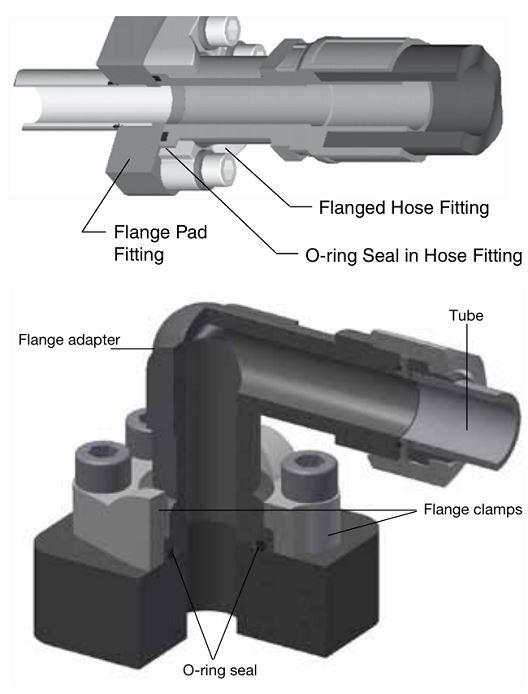

2. طريقة تجميع SAE Split Flange ، هو اتصال المنفذ المكون من 4 مجموعات بتجميع الرؤوس ذات الحواف ، مشابك الحواف المقسمة (FCS و FCSM) أو مشابك الحافة أحادية القطعة (FC و FCM) ، المنافذ وأسطح التثبيت التي تنطبق على أربعة المسمار ، وتقسيم وموصلات شفة أنبوب نوع قطعة واحدة والتجهيزات خرطوم.
 |  |
3. البعد من رئيس شفة SAE للتزاوج المشابك شفة SAE
حجم رأس الحافة حسب ISO 6162-1
حجم رأس الحافة حسب ISO 6162-2
4. أحجام مفتاح الربط لتجميع وصلات الحافة التي تتوافق مع ISO 6162
البعد
ISO 6162-1
ISO 6162-2
1. SAE سبليت شفة نصفين شقة FHSF-DN
