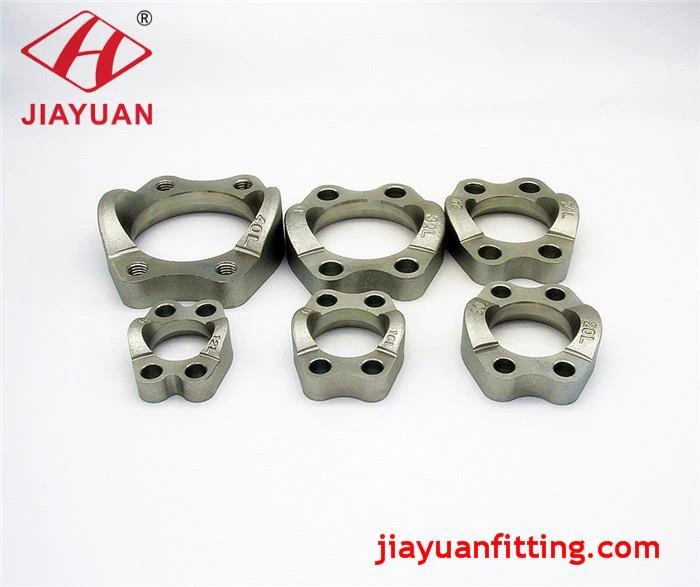

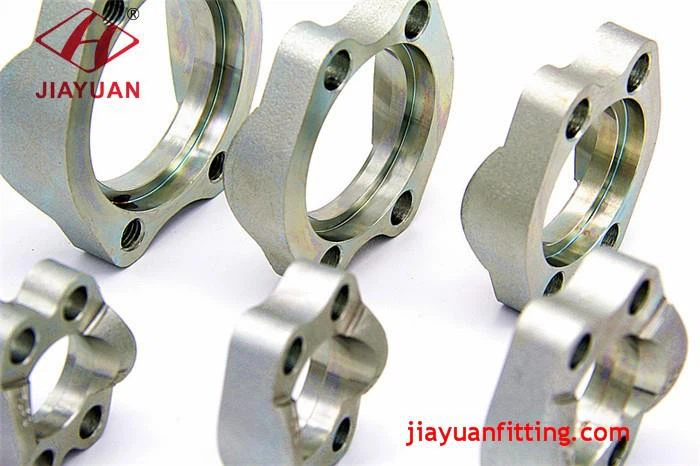

SAE 3000 psi شفة المشابك: نظام شفة من قطعة واحدة
مقدمة عن وصلات شفة القدرة الهيدروليكية للسوائل مع مشابك شفة من قطعة واحدة ومسامير مترية أو بوصة:
1. يعمل ضغط المشابك الحلقية من سلسلة SAE code 61 على 3000 PSI ، من 3،5 MPa (35 bar) إلى 35 MPa (350 bar).
2. أبعاد المشابك SAE Flange مطابقة للمواصفة ISO 6162-1: 2012. الحجم الاسمي ISO: DN 13 ؛ DN 19 ؛ DN 25 ؛ DN 32 ؛ DN 38 ؛ DN 51 ؛ DN 64 DN 76 DN 89 ؛ DN 102 ؛ DN 127 ؛ حجم البوصة: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".
3. مصنوعة من مادة شفة المشبك قطعة واحدة من SAE من الفولاذ الكربوني C45 مع الخصائص في الحالة التالية:
لحجم شفة الاسمية DN 13:
الحد الأدنى لقوة الغلة: 220 ميجا باسكال
الحد الأدنى من الاستطالة عند الكسر: 3٪
ولجميع أحجام شفة الاسمية الأخرى:
الحد الأدنى لقوة الغلة: 415 ميجا باسكال
الحد الأدنى من الاستطالة عند الكسر: 3٪
4. يجب حماية طبقة الحماية من التآكل على السطح الخارجي لجميع مشابك شفة SAE المصنوعة من الصلب الكربوني بطبقة مناسبة لاجتياز اختبار رش الملح لمدة 72 ساعة كحد أدنى طبقًا للمواصفة ISO 9227.
5. متطلبات اختبار الضغط / درجة الحرارة: يجب أن تخضع توصيلات النوع ذي الحافة المطابقة لهذا الجزء من المواصفة القياسية ISO 6162 لاختبارات التحمل المستمر والانفجاري المحددة في المواصفة القياسية ISO 19879 للتحقق من استيفائها لمتطلبات الضغط / درجة الحرارة المحددة. يجب أن تكون مناسبة للاستخدام في ضغوط العمل الواردة في الجدول 2 عند استخدامها في درجات حرارة تتراوح بين -40 درجة مئوية و +120 درجة مئوية. لا يتم تجميع وصلات الحافة المطابقة لهذا الجزء من المواصفة القياسية ISO 6162 في درجات حرارة أقل من -20 درجة مئوية.
6. تعيين واحد المشابك اتصالات شفة قطعة
مشبك شفة من قطعة واحدة بحجم DN 25: المشبك ISO 6162-1 ، FC × 25
