يُطلق عليه أيضًا أحيانًا الخيط الوطني للأنابيب ، NPTF (F للوقود) ، أو المعيار الأمريكي تفتق ، أو ببساطة "الأنبوب".
أنواع محولات NPT: محول ذكر أو أنثى
معيار المنتج: ISO 11926-3 ، SAE J514 و BS 5200
حجم محولات NPT حجم المخطط هو 1/8 NPT ، 1/4 NPT ، 3/8 NP ، 1/2 NPT ، 3/4 NPT ، 1 "NPT إلخ.
المواد: الكربون الصلب والفولاذ المقاوم للصدأ أو سبائك النحاس
شكل محولات تركيب NPT: مستقيم ، الكوع ، المحملة ، الصليب ، المخفض إلخ.
محولات تركيب NPT لتركيب قطب ، محول متري ، محول bspp ، محول sae إلخ.

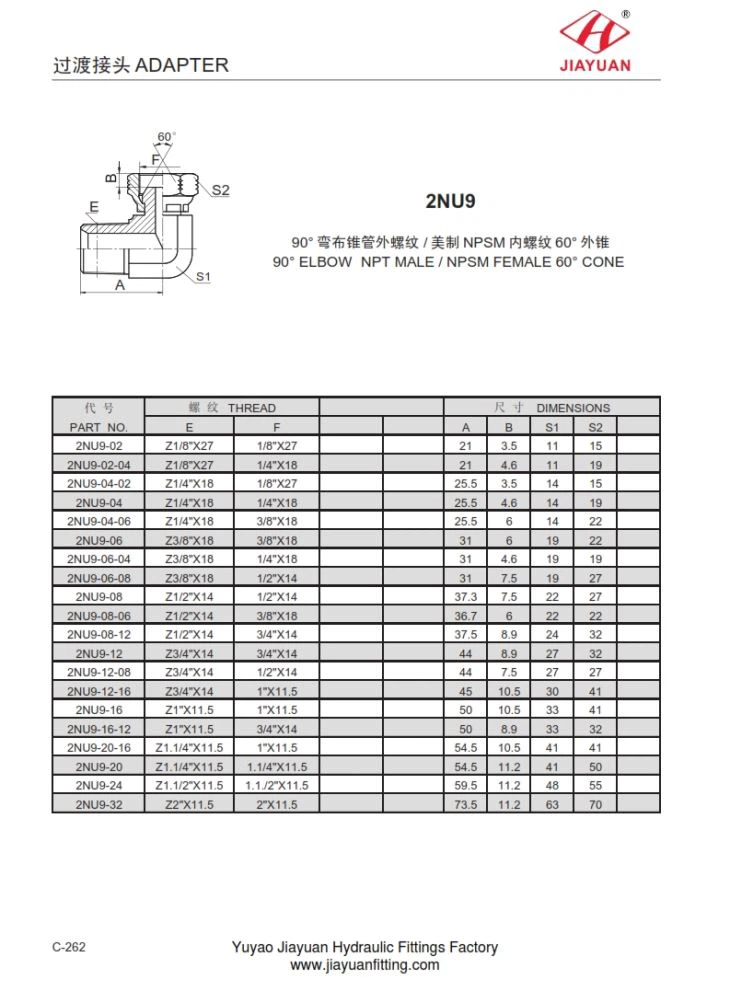

2NU9 90 ° أبعاد محول ELBOW NPT MALE / NPSM FEMALE 60 ° على النحو التالي:
PA RT N O. | تي الموارد البشرية د | DIM E N S I O NS | |||||
E | F | أ | ب | S 1 | S 2 | ||
2NU9 - 02 | Z 1/8 " X 27 | 1/8 " × 27 | 21 | 3.5 | 11 | 15 | |
2NU9 - 02 - 04 | Z 1/8 " X 27 | 1/4 " × 18 | 21 | 4.6 | 11 | 19 | |
2NU9 - 04 - 02 | Z 1/4 " X 18 | 1/8 " × 27 | 25.5 | 3.5 | 14 | 15 | |
2NU9 - 04 | Z 1/4 " X 18 | 1/4 " × 18 | 25.5 | 4.6 | 14 | 19 | |
2NU9 - 04 - 06 | Z 1/4 " X 18 | 3/8 " × 18 | 25.5 | 6 | 14 | 22 | |
2NU9 - 06 | Z 3/8 " X 18 | 3/8 " × 18 | 31 | 6 | 19 | 22 | |
2NU9 - 06 - 04 | Z 3/8 " X 18 | 1/4 " × 18 | 31 | 4.6 | 19 | 19 | |
2NU9 - 06 - 08 | Z 3/8 " X 18 | 1/2 " × 14 | 31 | 7.5 | 19 | 27 | |
2NU9 - 08 | Z 1/2 " X 14 | 1/2 " × 14 | 37.3 | 7.5 | 22 | 27 | |
2NU9 - 08 - 06 | Z 1/2 " X 14 | 3/8 " × 18 | 36.7 | 6 | 22 | 22 | |
2NU9 - 08 - 12 | Z 1/2 " X 14 | 3/4 " × 14 | 37.5 | 8.9 | 24 | 32 | |
2NU9 - 12 | Z 3/4 " X 14 | 3/4 " × 14 | 44 | 8.9 | 27 | 32 | |
2NU9 - 12 - 08 | Z 3/4 " X 14 | 1/2 " × 14 | 44 | 7.5 | 27 | 27 | |
2NU9 - 12 - 16 | Z 3/4 " X 14 | 1 " X 11.5 | 45 | 10.5 | 30 | 41 | |
2NU9 - 16 | Z 1 " X 11.5 | 1 " X 11.5 | 50 | 10.5 | 33 | 41 | |
2NU9 - 16 - 12 | Z 1 " X 11.5 | 3/4 " × 14 | 50 | 8.9 | 33 | 32 | |
2NU9 - 20 - 16 | Z 1.1 / 4 " X 11.5 | 1 " X 11.5 | 54.5 | 10.5 | 41 | 41 | |
2NU9 - 20 | Z 1.1 / 4 " X 11.5 | 1.1 / 4 " X 11.5 | 54.5 | 11.2 | 41 | 50 | |
2NU9 - 24 | Z 1.1 / 2 " X 11.5 | 1.1./2 " X 11.5 | 59.5 | 11.2 | 48 | 55 | |
2NU9 - 32 | Z 2 " X 11.5 | 2 " X 11.5 | 73.5 | 11.2 | 63 | 70 | |
