فئة المنتج: BSPT الموضوع إلى محول مواسير
مخطط حجم مؤشر ترابط BSPT: من G1 / 8 "إلى G3" ، يستخدم بشكل رئيسي في المملكة المتحدة وأوروبا الغربية واليابان.
BSPT (R) معيار موضوع الذكور والإناث وفقا ل BS 21 ، ISO 7/1. JIS B 0203 ، على غرار 3852-2 شكل Z ، JIS B8363.
لأنواع خيوط الأنابيب: محول Npt ، محول SAE ORB ، BSPP ، Metric ، تركيبات UNF Port ،

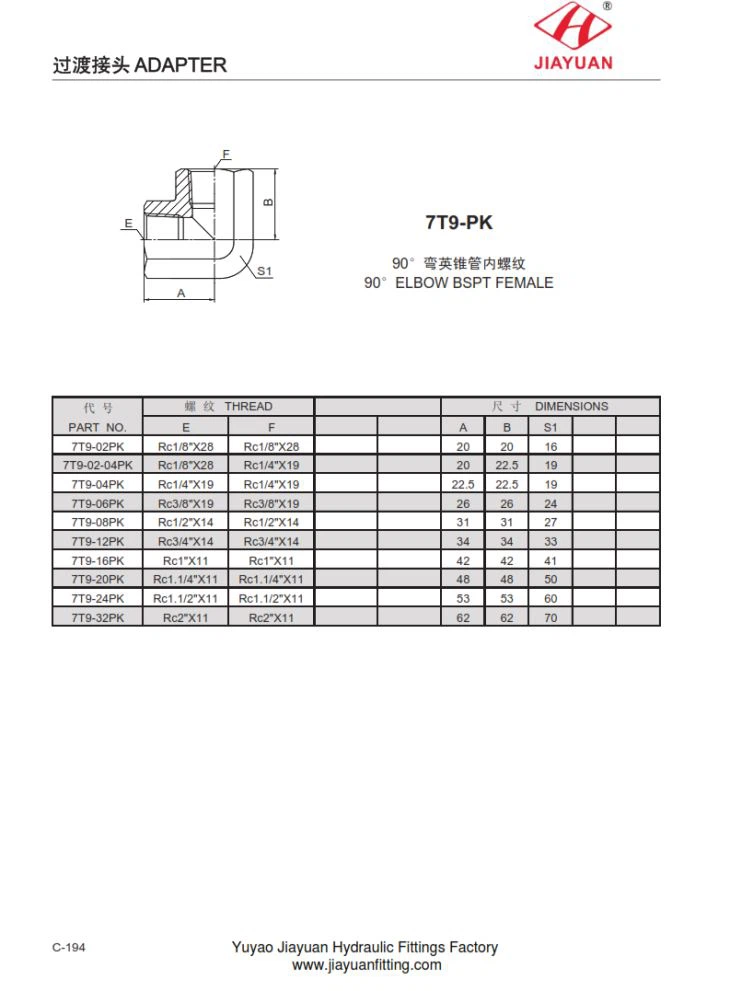

7T9-PK 90 ° ELBOW BSPT FEMALE مخطط الأبعاد كما يلي:
PA RT لا. | تي الموارد البشرية د | DI M E N S الأيونات | |||||
E | F | أ | ب | S 1 | |||
7 T 9-02 P K | Rc 1/8 " X 2 8 | Rc 1/8 " X 2 8 | 2 0 | 2 0 | 1 6 | ||
7 T 9-02-04 P K | Rc 1/8 " X 2 8 | Rc 1/4 " X 1 9 | 2 0 | 22 | 1 9 | ||
7 T 9-04 P K | Rc 1/4 " X 1 9 | Rc 1/4 " X 1 9 | 22 | 22 | 1 9 | ||
7 T 9-06 P K | Rc 3/8 " X 1 9 | Rc 3/8 " X 1 9 | 2 6 | 2 6 | 2 4 | ||
7 T 9-08 P K | Rc 1/2 " X 1 4 | Rc 1/2 " X 1 4 | 3 1 | 3 1 | 2 7 | ||
7 T 9-12 P K. | Rc 3/4 " X 1 4 | Rc 3/4 " X 1 4 | 3 4 | 3 4 | 3 3 | ||
7 T 9-16 P K | Rc 1 " X 1 1 | Rc 1 " X 1 1 | 4 2 | 4 2 | 4 1 | ||
7 T 9-20 P K | Rc 1 . 1/4 " × 1 1 | Rc 1 . 1/4 " × 1 1 | 4 8 | 4 8 | 5 0 | ||
7 T 9-24 P K | Rc 1 . 1/2 " × 1 1 | Rc 1 . 1/2 " × 1 1 | 5 3 | 5 3 | 6 0 | ||
7 T 9-32 P K | Rc 2 " X 1 1 | Rc 2 " X 1 1 | 6 2 | 6 2 | 7 0 | ||
