تركيبات الكوع محول أنثى BSP
إنه اتصال الخيط الأنثوي BSPP ، الشكل هو نوع تركيبات الكوع.
المواد متوفرة في الفولاذ المقاوم للصدأ والنحاس.
تطبيق الخيط BSPP في تجهيزات الأنابيب وتركيبات الأنابيب الصناعية.
يمكننا توفير أقصى حجم يصل إلى 2 بوصة من تركيبات bsp.

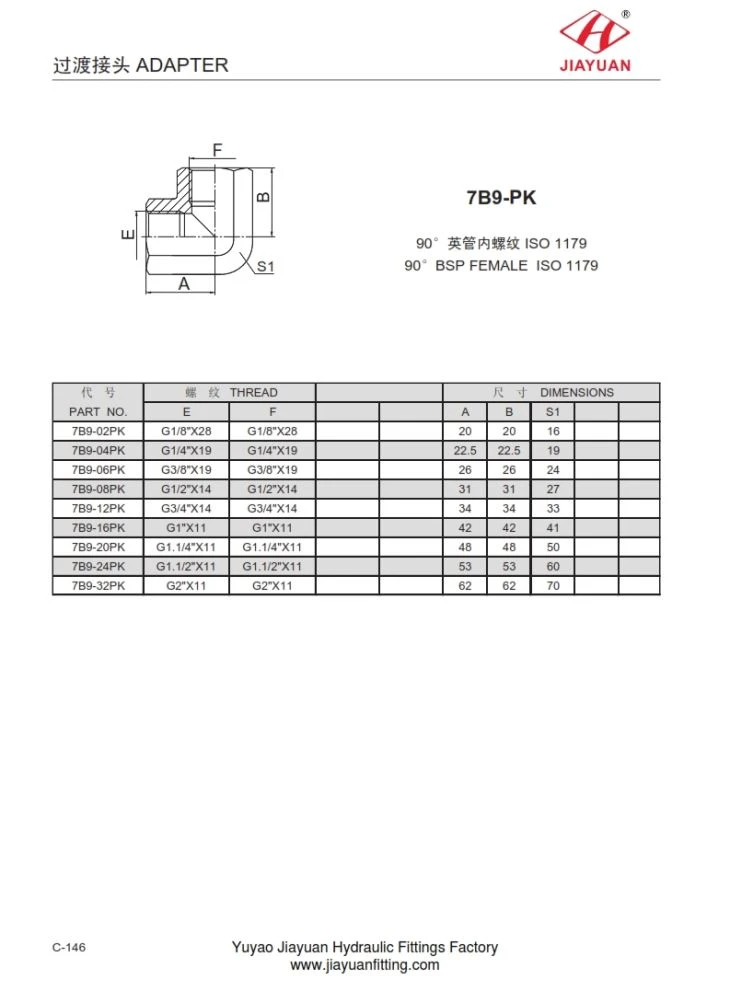

7B9-PK 90 ° BSP أنثى ISO 1179 مخطط حجم موصل الأنابيب على النحو التالي:
الجزء لا. | مسلك | أبعاد | |||||
E | F | A | B | S1 | |||
7B9-02PK | G1 / 8 جيجا مثل ؛ X28 | G1 / 8 جيجا مثل ؛ X28 | 20 | 20 | 16 | ||
7B9-04PK | G1 / 4 جيجا مثل ؛ X19 | G1 / 4 جيجا مثل ؛ X19 | 22.5 | 22.5 | 19 | ||
7B9-06PK | G3 / 8&مثل ؛ X19 | G3 / 8&مثل ؛ X19 | 26 | 26 | 24 | ||
7B9-08PK | G1 / 2&مثل ؛ X14 | G1 / 2&مثل ؛ X14 | 31 | 31 | 27 | ||
7B9-12PK | G3 / 4 جيجا مثل ؛ X14 | G3 / 4 جيجا مثل ؛ X14 | 34 | 34 | 33 | ||
7B9-16PK | G1&مثل X11 | G1&مثل X11 | 42 | 42 | 41 | ||
7B9-20PK | G1.1 / 4 جيجا مثل ؛ X11.5 | G1.1 / 4 جيجا مثل ؛ X11.5 | 48 | 48 | 50 | ||
7B9-24PK | G1.1 / 2&مثل ؛ X11.5 | G1.1 / 2&مثل ؛ X11.5 | 53 | 53 | 60 | ||
7B9-32PK | G2&مثل ؛ X11 | G2&مثل ؛ X11 | 62 | 62 | 70 | ||
