تتكون مجموعة الخرطوم عادة من ثلاثة أجزاء: خرطوم، ووصلات (قطعتين)، ومشابك أو أكمام (إذا لزم الأمر). عادةً ما تحتوي الوصلات والأكمام على هياكل مثل الأشواك على الأجزاء الملامسة للخرطوم لتحقيق احتكاك جيد بين الوصلات والخرطوم، مما يضمن قدرة الوصلات على تحمل قوى نهائية كافية أثناء الاستخدام.

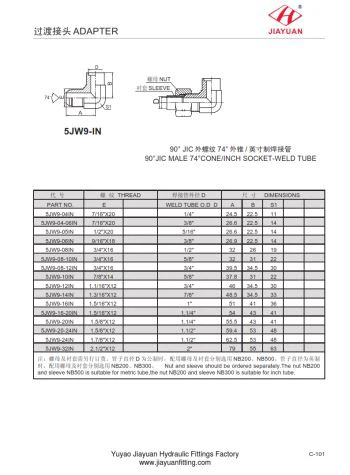

تنقسم أشكال التوصيل للوصلات المعدنية إلى ملولبة وذات حواف. تشمل أنواع الختم الشائعة للوصلات الملولبة الختم المرن للسطح المخروطي على شكل O بـ 24 درجة، والختم الصلب المعدني للسطح المخروطي 74 درجة، والختم المرن للسطح المسطح على شكل O.
بعض التعاريف:
- طول مجموعة الخرطوم
طول مجموعة الخرطوم هو المسافة الأفقية التي يتم قياسها بناءً على الوجوه النهائية لوصلتي الخرطوم أو مركز وصلات الكوع.
طول مجموعة الخرطوم يسمح بحدوث خطأ في التصنيع بنسبة ±1%. إذا كان الخرطوم طويلاً جدًا، فسيؤثر ذلك على المظهر ويزيد من التكلفة. إذا كان قصيرًا جدًا، فعندما يتم ضغط الخرطوم وتمديده أو ضغطه، لا توجد مساحة كافية للتمدد والانكماش، الأمر الذي سيؤدي أيضًا إلى تدمير الخرطوم.
- زاوية تجميع الخرطوم
يوجد مفهوم زاوية التجميع فقط عندما يكون هناك مجموعة خرطوم مع موصلات منحنية في كلا الطرفين. في هذا الوقت، طريقة تعريف زاوية التجميع هي كما يلي:
ضع مجموعة الخرطوم على نفس الخط المستقيم، وخذ الاتجاه الرأسي لموصل منحني واحد في النهاية البعيدة كمرجع، وقم بقياس الزاوية المضمنة بين الموصل الآخر والموصل البعيد (الاتجاه الرأسي) في اتجاه عقارب الساعة. هذه الزاوية المتضمنة هي زاوية التجميع. الخطأ المسموح به لزاوية التجميع هو ±3 درجة.
- أرقام نماذج تجميع الخرطوم الهيدروليكي
عادةً ما تعتمد طريقة تمثيل النموذج للخرطوم الهيدروليكي رمزًا يتكون من أرقام وحروف لتمثيله، بما في ذلك المعلمات المتعددة التالية:
القطر الداخلي: قطر الطبقة الداخلية للخرطوم والوحدة بشكل عام بالملليمتر. كلما كان القطر الداخلي أكبر، كلما كانت قدرة تحمل الضغط للخرطوم أقوى.
قطر السلك: يشير إلى قطر السلك الفولاذي أو الألياف المستخدمة في طبقة التسليح بالملم. كلما زاد قطر السلك، زادت قدرة الخرطوم على تحمل الضغط.
طول: طول الخرطوم بالكامل، مم.
ضغط: الحد الأقصى للضغط الذي يمكن للخرطوم تحمله، ويتم التعبير عنه عادةً بالبار. كلما زاد الضغط، زادت قدرة تحمل الضغط للخرطوم.
في التطبيقات العملية، قد تتضمن طريقة تمثيل النموذج للخرطوم الهيدروليكي أيضًا معلمات خاصة أخرى، مثل نطاق درجة الحرارة، ونصف قطر الانحناء، وما إلى ذلك. مجموعات مختلفة من هذه المعلمات يمكن أن تلبي متطلبات الاستخدام المختلفة. عند وضع علامة على مجموعة الخرطوم، فإنها تتضمن عمومًا المعلومات السابقة التالية:
نوع الخرطوم، بما في ذلك المعلومات الأساسية مثل هيكل الخرطوم والقطر الداخلي؛
نوع الموصل الأيسر، بما في ذلك الشكل الهيكلي ومواصفات الخيط للموصل؛
نوع الموصل الأيمن، بما في ذلك الشكل الهيكلي ومواصفات الخيط للموصل؛
الطول، وهو تعريف الطول المستقيم للخرطوم، بالملم؛
معلومات تكميلية، مثل زاوية التجميع، والغمد، وما إلى ذلك؛
معلومات أخرى، مثل الخصائص الخاصة مثل مقاومة درجات الحرارة العالية ومقاومة التآكل، ممثلة بالحروف أو الأرقام.
على سبيل المثال، نموذج خرطوم باركر الهيدروليكي:
F381CFCF282812-1800-270 درجة ,
حيث: F - يشير إلى أن الخرطوم مجعد؛
رقم السلسلة 381 -، يمثل النوع التسلسلي للخرطوم، ونطاق الضغط الخاص به هو 88-400 بار، طبقة تجديل الأسلاك الفولاذية ذات الأغراض العامة 2-، ونطاق درجة الحرارة هو {{4} } درجة إلى + 100 درجة ;
CFCF - نموذج الاتصال الخارجي للموصلات الموجودة في الطرفين الأيسر والأيمن؛ 282812 - يبلغ القطر الخارجي للأنبوب الفولاذي عند طرف التوصيل الخارجي لموصلات CF اليسرى واليمنى 28 مم، ومواصفات التوصيل الداخلي للخرطوم 12 مم؛
1800 - الطول الإجمالي لمجموعة الخرطوم؛ 270 درجة - زاوية التجميع المتضمنة بين طرفي الخرطوم 270 درجة.
