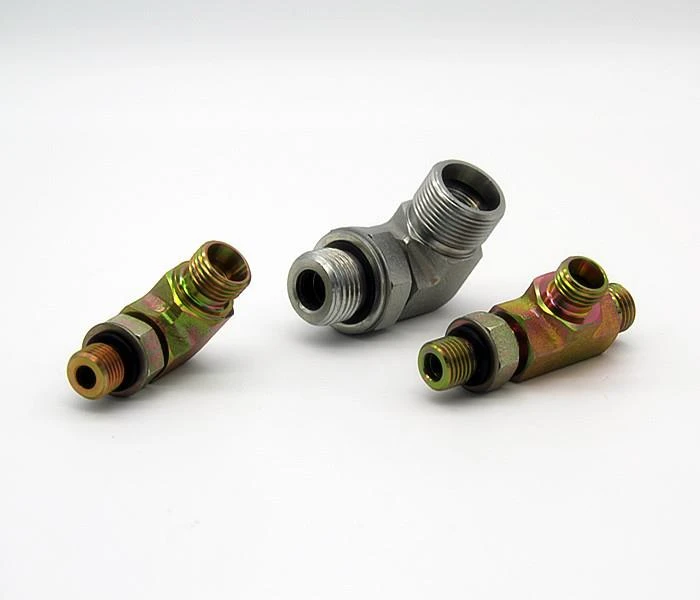

تركيبات الدين قابل للتعديل

الطرف القابل للضبط هو مسمار ذو خيط ذكر ، وهو يتألف من قفل ، وغسالة احتياطية ، وحلقات o وحلقة الاحتفاظ. تجهيزات DIN هي الطرف القياسي للموصل المخروطي ذو 24 درجة ووصلات حلقة القطع لربط الأنابيب الفولاذية أو المحولات أو مجموعة الخراطيم ، وتوجد عادة تركيبات مسمار قابلة للضبط في تركيبات الكوع والتين والصلب للسماح بالاتجاه الصحيح للتجهيزات.

إرسال التحقيق

الدردشة الآن

الوصف

التعريف: الطرف القابل للضبط هو مسمار ذو خيط ذكر ، ويتكون من locknut ، غسالة احتياطية ، حلقات o وحلقة الاحتفاظ. تجهيزات DIN هي الطرف القياسي للموصل المخروطي ذو 24 درجة ووصلات حلقة القطع لربط الأنابيب الفولاذية أو المحولات أو مجموعة الخراطيم ، وتوجد عادة تركيبات مسمار قابلة للضبط في تركيبات الكوع والتين والصلب للسماح بالاتجاه الصحيح للتجهيزات.

طرق نهاية مسمار قابل للتعديل: سيتم تجميعها مع locknut ، الخلفي غسالة ، الختم بواسطة حلقة O أو O- حلقة + حلقة الاحتفاظ. هناك أربعة معايير لختم المنفذ على النحو التالي:

سن متري + حلقة + حلقة الاحتفاظ (ISO 9974)

متري الموضوع + يا الدائري ISO 6149

UN / UNF thread + O-ring ISO 11926 SAE J1926 ORB

BSPP خيط + يا الدائري + حلقة الاحتفاظ (ISO 1179)

يجب إجراء اختبارات الاندفاع والتحمل الدوري وفقًا للمواصفة القياسية ISO 19879.

الأبعاد وضغط العمل والأداء والتسطيح وتناسب غسالات نهاية الأزرار القابلة للتعديل ، الحلقات O ، تسميات أطراف الطرف ، يرجى الاتصال بنا عبر البريد الإلكتروني.

1. تركيبات الكوع قابل للتعديل 1CH9 / 1DH9

ISO 6149 نهاية مخروط / قابل للتعديل نهاية الدائري يا الدائري ISO 6149 أو يا الدائري + حلقة الاحتفاظ ISO 9974

1CH4 / 1DH4 لمؤشر شكل الكوع 45deg

الجزء رقم	خيط		D1	يا الدائري	الأبعاد						ميغاباسكال
الجزء رقم	E	F	أنبوب OD	يا الدائري	L1	L1	L2	S1	S2	S3	ميغاباسكال
1CH9-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
1CH9-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
1CH9-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
1CH9-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
1CH9-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
1CH9-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
1CH9-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
1CH9-36-33OG	M36X2	M33X2	28	O29.5X3.0	33.3	49.8	54	36	41	41	16L
1DH9-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
1DH9-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
1DH9-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
1DH9-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
1DH9-22-20OG	M22X1.5	M20X1.5	14	O17.3X2.4	23	41	40	22	27	27
1DH9-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
1DH9-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
1DH9-36-33OG	M36X2	M33X2	25	O29.5X3.0	32.8	56.8	54	36	46	41
1DH9-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال 1DH9-20-18OG / RN.

2. تركيبات الكوع قابل للتعديل 1CO9 / 1DO9

ايزو 11926 نهاية مخروط 24 درجة / قابل للتعديل نهاية الدائري عشيق

1CO4 / 1DO4 لمدة 45 درجة إشارة شكل الكوع

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E	F	D1	L1	L1	L2	S1	S2	S3	ميغاباسكال
1CO9-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
1CO9-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
1CO9-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
1CO9-18-08OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
1CO9-22-10OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
1CO9-22-08OG	M22X1.5	3/4 "X16	15	22	37	39.5	22	27	24
1CO9-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
1CO9-30-12OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
1CO9-36-12OG	M36X2	1.1 / 16 "X12	28	33.5	47.8	57.5	36	41	41
1CO9-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
1CO9-45-20OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
1CO9-52-24OG	M52X2	1.7 / 8 "X12	42	44.8	67.8	70.5	55	60	55
1DO9-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
1DO9-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
1DO9-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
1DO9-18-08OG	M18X1.5	3/4 "X16	10	19.5	36	37.5	19	22	24
1DO9-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
1DO9-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
1DO9-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
1DO9-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
1DO9-36-16OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	46	41
1DO9-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
1DO9-52-24OG	M52X2	1.7 / 8 "X12	38	45.8	76.8	70.5	55	60	55	31.5S
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال 1CO9-30-120G / RN.

3. تركيبات الكوع قابل للتعديل 1CG9 / 1DG9

ISO نهاية المخروط 24 درجة / قابل للتعديل نهاية الدائري يا الدائري + حلقة الاحتفاظ ISO 1179

1CG4 / 1DG4 ل 45 deg إشارة شكل الكوع

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E	F	D1	L1	L1	L2	S1	S2	S3	ميغاباسكال
1CG9-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
1CG9-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
1CG9-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
1CG9-16-06OG	M16X1.5	G3 / 8 "X19	10	17.5	32.5	35.8	16	19	22
1CG9-18-06OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
1CG9-22-08OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
1CG9-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46	27	32	27
1CG9-26-12OG	M26X1.5	G3 / 4 "X14	18	25.5	42	49.3	27	32	32
1CG9-30-12OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16L
1CG9-30-16OG	M30X2	G1 "X11	22	31.5	48	53	33	36	41
1CG9-36-16OG	M36X2	G1 "X11	28	33	49.8	56	36	41	41
1CG9-36-20OG	M36X2	G1.1 / 4 "X11	28	36	52.8	59	41	41	50
1CG9-45-20OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
1CG9-52-24OG	M52X2	G1.1 / 2 "X11	42	44.8	67.8	68.5	55	60	55
1DG9-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
1DG9-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
1DG9-16-06OG	M16X1.5	G3 / 8 "X19	8	18.7	33.7	35.8	16	19	22
1DG9-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
1DG9-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
1DG9-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
1DG9-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	43	24	30	27	40S
1DG9-30-12OG	M30X2	G3 / 4 "X14	20	28	49.5	52	30	36	32
1DG9-36-16OG	M36X2	G1 "X11	25	32.8	56.8	56	36	46	41
1DG9-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
1DG9-52-24OG	M52X2	G1.1 / 2 "X11	38	45.8	76.8	68.5	55	60	55	31.5S
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال 1CG9-30-12OG / RN.

4. تشغيل المحملة تركيبات ACCH / ADDH قابل للتعديل

مخروط 24 درجة / 24 درجة مخروط / قابل للتعديل نهاية يا الدائري ISO 6149 أو يا الدائري + حلقة الاحتفاظ ISO 9974

الجزء رقم	خيط		D1، D2	يا الدائري	الأبعاد						ميغاباسكال
الجزء رقم	E، F	G	أنبوب OD	يا الدائري	L1 و L2	L1، L2	L3	S1	S2، S3	4 س	ميغاباسكال
ACCH-12-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACCH-14-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACCH-16-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
ACCH-18-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
ACCH-22-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
ACCH-26-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACCH-30-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
ACCH-36-36-33OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16L
ADDH-14-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADDH-16-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
ADDH-18-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
ADDH-20-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
ADDH-24-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADDH-30-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADDH-36-36-33OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	46	41
ADDH-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
ملاحظة: 1. إذا كنت ترغب في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، فمن الضروري إدراج لاحقة "RN" بعد جزء لدينا لا. على سبيل المثال ACCH-30-30-27OG / RN. 2. الطرف G متصل بمنفذ ISO 9974-1 ومتصل بمنفذ ISO 6149-1 دون الاحتفاظ بالحلبة.

5. تشغيل المحملة تركيبات قابل للتعديل ACCO / ADDO

مخروط 24 درجة / 24 درجة مخروط / قابل للتعديل نهاية الدائري يا ISO 11926

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E، F	G	D1، D2	L1 و L2	L1، L2	L3	S1	S2، S3	4 س	ميغاباسكال
ACCO-12-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACCO-14-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
ACCO-16-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
ACCO-18-18-08OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
ACCO-22-22-10OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
ACCO-26-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACCO-30-30-12OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
ACCO-36-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACCO-45-45-20OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
آدو-14-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
آدو-16-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
آدو-18-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
آدو-20-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
آدو-22-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
آدو-24-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
آدو-30-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
آدو-36-36-16OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	46	41
آدو-42-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال ACCO-30-30-12OG / RN.

6. تشغيل المحملة تركيبات قابل للتعديل ACCG / ADDG

مخروط 24 درجة / 24 درجة مخروط / قابل للتعديل نهاية الدائري يا الدائري + حلقة الاحتفاظ ISO 1179

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E، F	G	D1، D2	L1 و L2	L1، L2	L3	S1	S2، S3	4 س	ميغاباسكال
ACCG-12-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5 L
ACCG-14-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
ACCG-16-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
ACCG-18-18-06OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
ACCG-22-22-08OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
ACCG-26-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACCG-30-30-12OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16 L
ACCG-36-36-16OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACCG-45-45-20OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
ADDG-14-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
ADDG-16-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
ADDG-18-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
ADDG-20-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
ADDG-22-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
ADDG-24-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADDG-30-30-12OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADDG-36-36-16OG	M36X2	G1 "X11	25	32.8	56.8	56	36	46	41
ADDG-42-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
ملاحظة: إذا كنت مهتمًا بطلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، فمن الضروري إدراج لاحقة "RN" بعد رقم الجزء لدينا على سبيل المثال ACCG-18-18-06OG / RN

7. فرع المحملة تركيبات قابل للتعديل ACHC / ADHD

ISO 6149 مخروط / قابل للتعديل نهاية الدائري عشيق ISO 6149 أو يا الدائري + حلقة الاحتفاظ ISO 9974/24 درجة مخروط

الجزء رقم	خيط		D1، D2	O-الدائري	الأبعاد						ميغاباسكال
الجزء رقم	E، G	F	أنبوب OD	O-الدائري	L1 و L2	L1، L2	L3	S1	S2، S4	S3	ميغاباسكال
مؤتمر صحة الطفل العربي-12-10-12OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
مؤتمر صحة الطفل العربي-14-12-14OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
مؤتمر صحة الطفل العربي-16-14-16OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
مؤتمر صحة الطفل العربي-18-16-18OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
مؤتمر صحة الطفل العربي-22-18-22OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
مؤتمر صحة الطفل العربي-26-22-26OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
مؤتمر صحة الطفل العربي-30-27-30OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16
مؤتمر صحة الطفل العربي-36-33-36OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16
ADHD-14-12-14OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADHD-16-14-16OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
ADHD-18-16-18OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
ADHD-20-18-20OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
ADHD-24-22-24OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADHD-30-27-30OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADHD-36-33-36OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	46	41
ADHD-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
ملاحظة: 1. إذا كنت ترغب في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، فمن الضروري إدراج لاحقة "RN" بعد جزء لدينا لا. على سبيل المثال ACHC-30-27-30OG / RN. 2. F نهاية متصل ISO 9974-1port ومتصل بمنفذ ISO 6149-1 دون الاحتفاظ الدائري.

8. فرع المحملة تركيبات ACOC / ADOD قابل للتعديل

مخروط 24 درجة / قابل للتعديل نهاية الدائري يا ISO 11926/24 درجة مخروط

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E، G	F	D1، D2	L1 و L2	L1، L2	L3	S1	S2، S4	S3	ميغاباسكال
ACOC-12-04-12OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACOC-14-06-14OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
ACOC-16-06-16OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
ACOC-18-08-18OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
ACOC-22-10-22OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
ACOC-26-12-26OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACOC-30-12-30OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
ACOC-36-16-36OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACOC-45-20-45OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
ADOD-14-04-14OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
ADOD-16-06-16OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
ADOD-18-06-18OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
ADOD-20-08-20OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
ADOD-22-10-22OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
ADOD-24-10-24OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
ADOD-30-12-30OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
ADOD-36-16-36OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	46	41
ADOD-42-20-42OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال ACOC-30-12-30OG / RN.

9. فرع المحملة تركيبات قابل للتعديل ACGC / ADGD

مخروط 24 درجة / قابل للتعديل نهاية الدائري يا الدائري + حلقة الاحتفاظ ISO 1179/24 درجة مخروط

الجزء رقم	خيط		أنبوب OD	الأبعاد						ميغاباسكال
الجزء رقم	E، G	F	D1، D2	L1 و L2	L1، L2	L3	S1	S2، S4	S3	ميغاباسكال
ACGC-12-02-12OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
ACGC-14-04-14OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
ACGC-16-04-16OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
ACGC-18-06-18OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
ACGC-22-08-22OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
ACGC-26-08-26OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACGC-30-12-30OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16L
ACGC-36-16-36OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACGC-45-20-45OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
ADGD-14-04-14OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
ADGD-16-04-16OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
ADGD-18-06-18OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
ADGD-20-06-20OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
ADGD-22-08-22OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
ADGD-24-08-24OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADGD-30-12-30OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADGD-36-16-36OG	M36X2	G1 "X11	25	32.8	56.8	56	36	46	41
ADGD-42-20-42OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
ملاحظة: في حالة الرغبة في طلب المحول في مجموعة كاملة مع حلقة القطع والجوز ، من الضروري إدخال لاحقة "RN" بعد الجزء الخاص بنا. على سبيل المثال ACGC-18-06-18OG / RN.
