أنواع المنتجات: متري لدغة نوع أنبوب التجهيزات ، موصل أنبوب إلى مسمار
معايير الصناعة: DIN 2353 ، SAE J1926-1 ، ISO 11926-1.
التوصيل من النمط E إلى F: نهاية مخروطية 24 ° على الحاجز ، دوارة بحلقة o ، لحام / لحام ، مسمار ، مخفض
الشكل: الكوع ، 90 درجة الكوع الخ
ضغط العمل: 16-63 ميجا باسكال
تركيبات المواد: النحاس. الكربون الصلب. الفولاذ المقاوم للصدأ
التطبيق: معدات الزراعة ، عملية السيارات ، نقل المواد الكيميائية ، معدات البناء ، نقل الوقود ، الهيدروليكية ، معدات التصنيع ، البحرية ، التعامل مع المواد ، المعدات المتنقلة ، حقول النفط ، التغليف ، النقل

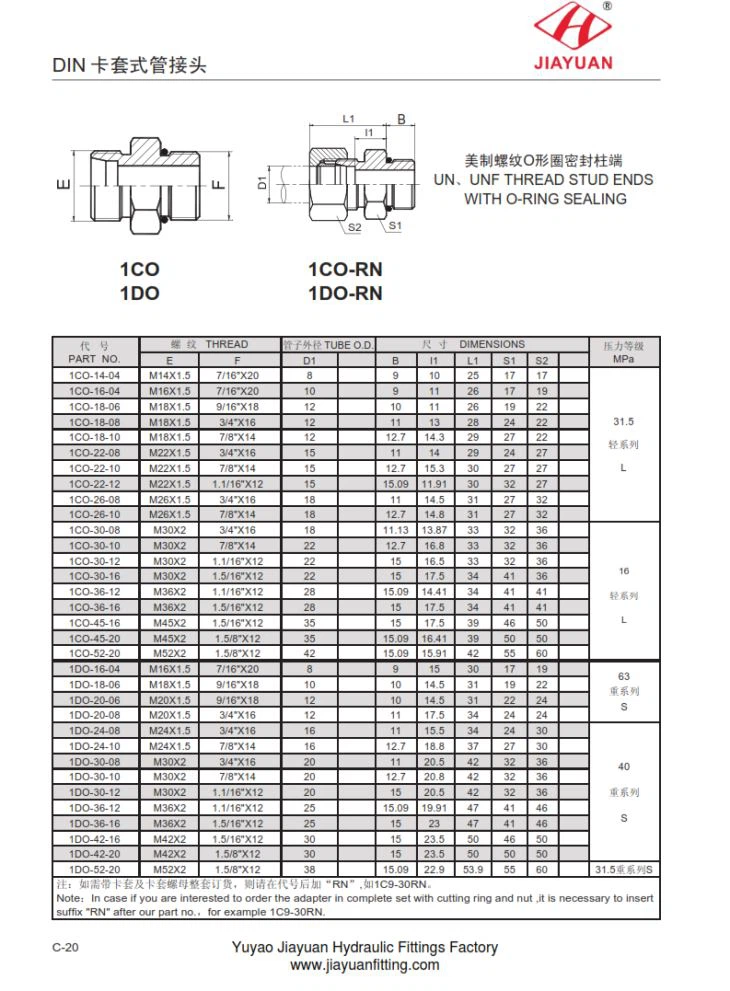

1CO 1DO-RN UN stud UNF عشيق مع الهيدروليكية الدائري o DIN2353 حجم الجدول الرسم البياني على النحو التالي
الجزء رقم ثريد تيوب
E F D1
1CO-14-04 M14X1.5 7/16 "X20 8
1CO-16-04 M16X1.5 7/16 "X20 10
1CO-18-06 M18X1.5 9/16 "X18 12
1CO-18-08 M18X1.5 3/4 "X16 12
1CO-18-10 M18X1.5 7/8 "X14 12
1CO-22-08 M22X1.5 3/4 "X16 15
1CO-22-10 M22X1.5 7/8 "X14 15
1CO-22-12 M22X1.5 1.1 / 16 "X12 15
1CO-26-08 M26X1.5 3/4 "X16 18
1CO-26-10 M26X1.5 7/8 "X14 18
1CO-30-08 M30X2 3/4 "X16 18
1CO-30-10 M30X2 7/8 "X14 22
1CO-30-12 M30X2 1.1 / 16 "X12 22
1CO-30-16 M30X2 1.5 / 16 "X12 22
1CO-36-12 M36X2 1.1 / 16 "X12 28
1CO-36-16 M36X2 1.5 / 16 "X12 28
1CO-45-16 M45X2 1.5 / 16 "X12 35
1CO-45-20 M45X2 1.5 / 8 "X12 35
1CO-52-20 M52X2 1.5 / 8 "X12 42
1DO-16-04 M16X1.5 7/16 "X20 8
1DO-18-06 M18X1.5 9/16 "X18 10
1DO-20-06 M20X1.5 9/16 "X18 12
1DO-20-08 M20X1.5 3/4 "X16 12
1DO-24-08 M24X1.5 3/4 "X16 16
1DO-24-10 M24X1.5 7/8 "X14 16
1DO-30-08 M30X2 3/4 "X16 20
1DO-30-10 M30X2 7/8 "X14 20
1DO-30-12 M30X2 1.1 / 16 "X12 20
1DO-36-12 M36X2 1.1 / 16 "X12 25
1DO-36-16 M36X2 1.5 / 16 "X12 25
1DO-42-16 M42X2 1.5 / 16 "X12 30
1DO-42-20 M42X2 1.5 / 8 "X12 30
1DO-52-20 M52X2 1.5 / 8 "X12 38
