فئة المنتج: JIC محولات تركيب هيدروليكي للاتصال أنبوب من قوة السوائل
معيار المنتج: ISO 8434-2 ، SAE J514.
المواد: الكربون الصلب والفولاذ المقاوم للصدأ أو سبائك النحاس.
طرف أنبوب JIC لاتصال الطرف الآخر على النحو التالي: BSP Captive seal E، G، H

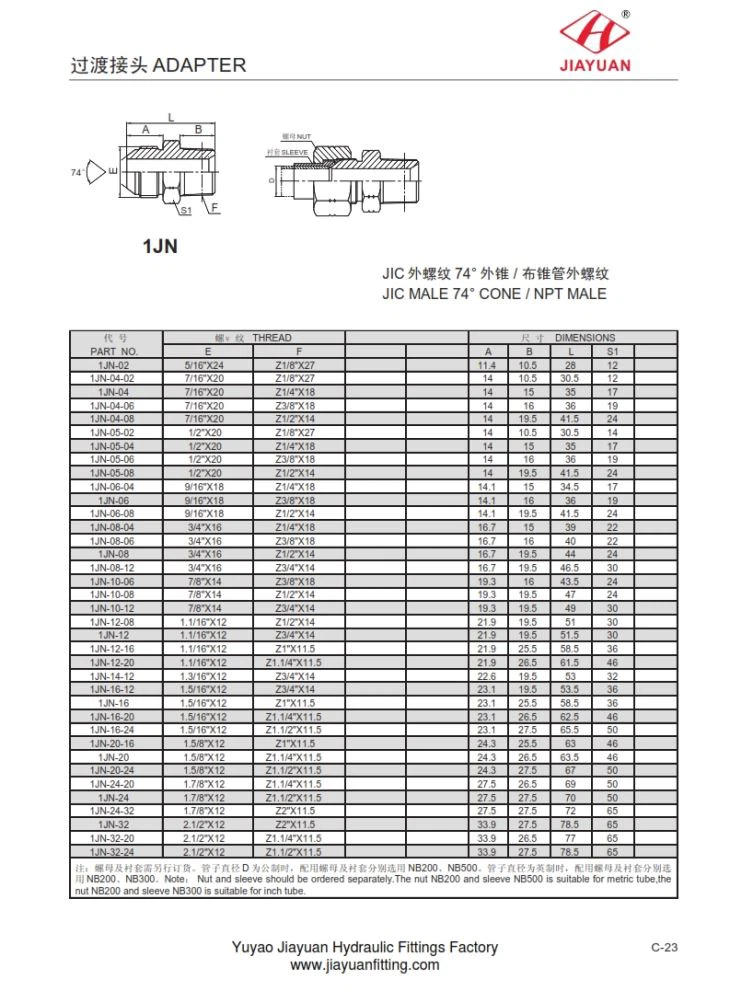

1JN JIC MALE 74 ° CONE / NPT MALE مخطط الرسم البياني على النحو التالي:
الجزء رقم | مسلك | الأبعاد | |||||
E | F | أ | ب | S1 | |||
1JN4-02 | 5/16 "X24 | Z1 / 8 "X27 | 18 | 17 | 11 | ||
1JN4-03-02 | 3/8 "X24 | Z1 / 8 "X27 | 19 | 17 | 11 | ||
1JN4-04-02 | 7/16 "X20 | Z1 / 8 "X27 | 21.5 | 17 | 11 | ||
1JN4-04 | 7/16 "X20 | Z1 / 4 "X18 | 22.3 | 21 | 14 | ||
1JN4-04-06 | 7/16 "X20 | Z3 / 8 "X18 | 23 | 24 | 19 | ||
1JN4-04-08 | 7/16 "X20 | Z1 / 2 "X14 | 24.5 | 29.5 | 22 | ||
1JN4-05-02 | 1/2 "X20 | Z1 / 8 "X27 | 22.3 | 18 | 14 | ||
1JN4-05-04 | 1/2 "X20 | Z1 / 4 "X18 | 22.3 | 21 | 14 | ||
1JN4-06-02 | 9/16 "X18 | Z1 / 8 "X27 | 22.8 | 17.3 | 14 | ||
1JN4-06-04 | 9/16 "X18 | Z1 / 4 "X18 | 22.8 | 21 | 14 | ||
1JN4-06 | 9/16 "X18 | Z3 / 8 "X18 | 24 | 24 | 19 | ||
1JN4-06-08 | 9/16 "X18 | Z1 / 2 "X14 | 25 | 29.5 | 22 | ||
1JN4-08-04 | 3/4 "X16 | Z1 / 4 "X18 | 26.8 | 22 | 19 | ||
1JN4-08-06 | 3/4 "X16 | Z3 / 8 "X18 | 26.8 | 24 | 19 | ||
1JN4-08 | 3/4 "X16 | Z1 / 2 "X14 | 28 | 29.5 | 22 | ||
1JN4-08-12 | 3/4 "X16 | Z3 / 4 "X14 | 29 | 35 | 27 | ||
1JN4-10-08 | 7/8 "X14 | Z1 / 2 "X14 | 31 | 29.5 | 22 | ||
1JN4-10-12 | 7/8 "X14 | Z3 / 4 "X14 | 32 | 35 | 27 | ||
1JN4-12-08 | 1.1 / 16 "X12 | Z1 / 2 "X14 | 35.5 | 31 | 27 | ||
1JN4-12 | 1.1 / 16 "X12 | Z3 / 4 "X14 | 35.5 | 35 | 27 | ||
1JN4-12-16 | 1.1 / 16 "X12 | Z1 "X11.5 | 37.5 | 39 | 33 | ||
1JN4-14-12 | 1.3 / 16 "X12 | Z3 / 4 "X14 | 37 | 35.5 | 30 | ||
1JN4-16-12 | 1.5 / 16 "X12 | Z3 / 4 "X14 | 38.5 | 36.5 | 33 | ||
1JN4-16 | 1.5 / 16 "X12 | Z1 "X11.5 | 38.5 | 39 | 33 | ||
1JN4-16-20 | 1.5 / 16 "X12 | Z1.1 / 4 "X11.5 | 42 | 42.5 | 41 | ||
1JN4-20-16 | 1.5 / 8 "X12 | Z1 "X11.5 | 43 | 42.5 | 41 | ||
1JN4-20 | 1.5 / 8 "X12 | Z1.1 / 4 "X11.5 | 43 | 42 | 41 | ||
1JN4-20-24 | 1.5 / 8 "X12 | Z1.1 / 2 "X11.5 | 46 | 45 | 48 | ||
1JN4-24 | 1.7 / 8 "X12 | Z1.1 / 2 "X11.5 | 49 | 45 | 48 | ||
1JN4-32 | 2.1 / 2 "X12 | Z2 "X11.5 | 58 | 50 | 63 | ||
