فئة المنتج: JIC محولات تركيب هيدروليكي للاتصال أنبوب من قوة السوائل
معيار المنتج: ISO 8434-2 ، SAE J514.
المواد: الكربون الصلب والفولاذ المقاوم للصدأ أو سبائك النحاس.
طرف أنبوب JIC لاتصال الطرف الآخر على النحو التالي: BSP Captive seal E، G، H

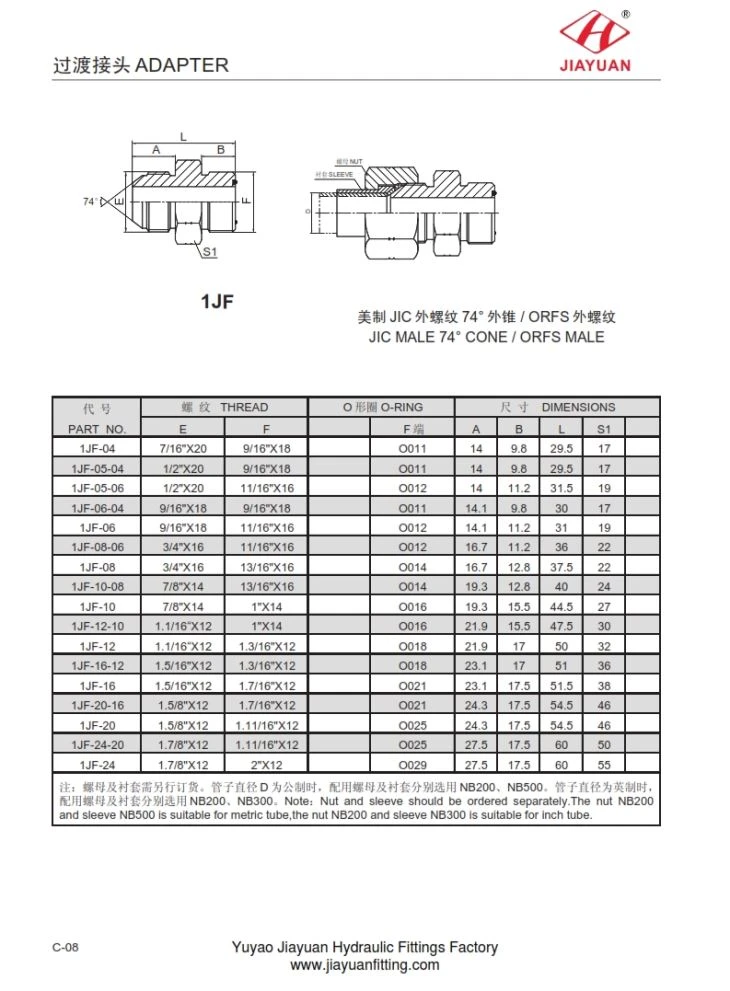

1JF JIC MALE 74 ° CONE / ORFS MALE مخطط الأبعاد كما يلي:
PA RT N O. | تي الموارد البشرية د | يا الدائري | DIM E N S I O NS | ||||||
E | F | F | أ | ب | L | S 1 | |||
1 JF- 04 | 7/16 " × 20 | 9/16 " × 18 | يا 011 | 14 | 9.8 | 29.5 | 17 | ||
1 JF- 05 - 04 | 1/2 " × 20 | 9/16 " × 18 | يا 011 | 14 | 9.8 | 29.5 | 17 | ||
1 JF- 05 - 06 | 1/2 " × 20 | 11/16 " × 16 | يا 012 | 14 | 11.2 | 31.5 | 19 | ||
1 JF- 06 - 04 | 9/16 " × 18 | 9/16 " × 18 | يا 011 | 14.1 | 9.8 | 30 | 17 | ||
1 JF- 06 | 9/16 " × 18 | 11/16 " × 16 | يا 012 | 14.1 | 11.2 | 31 | 19 | ||
1 JF- 08 - 06 | 3/4 " × 16 | 11/16 " × 16 | يا 012 | 16.7 | 11.2 | 36 | 22 | ||
1 JF - 08 | 3/4 " × 16 | 13/16 " X 16 | يا 014 | 16.7 | 12.8 | 37.5 | 22 | ||
1 JF - 10 - 08 | 7/8 " × 14 | 13/16 " X 16 | يا 014 | 19.3 | 12.8 | 40 | 24 | ||
1 JF - 10 | 7/8 " × 14 | 1 " × 14 | يا 016
| 19.3 | 15.5 | 44.5 | 27 | ||
1 JF - 12 - 10 | 1.1 / 16 " × 12 | 1 " × 14 | يا 016 | 21.9 | 15.5 | 47.5 | 30 | ||
1 JF - 12 | 1.1 / 16 " × 12 | 1.3 / 16 " × 12 | يا 018 | 21.9 | 17 | 50 | 32 | ||
1 JF- 16 - 12 | 1.5 / 16 " × 12 | 1.3 / 16 " × 12 | يا 018 | 23.1 | 17 | 51 | 36 | ||
1 - 16 | 1.5 / 16 " × 12 | 1.7 / 16 " × 12 | يا 021 | 23.1 | 17.5 | 51.5 | 38 | ||
1 JF- 20 - 16 | 1.5 / 8 " × 12 | 1.7 / 16 " × 12 | يا 021 | 24.3 | 17.5 | 54.5 | 46 | ||
1 - 20 | 1.5 / 8 " × 12 | 1.11 / 16 " × 12 | يا 025 | 24.3 | 17.5 | 54.5 | 46 | ||
1 JF- 24 - 20 | 1.7 / 8 " × 12 | 1.11 / 16 " × 12 | يا 025 | 27.5 | 17.5 | 60 | 50 | ||
1 JF - 24 | 1.7 / 8 " × 12 | 2 " × 12 | يا 029 | 27.5 | 17.5 | 60 | 55 | ||
