كتالوج التجهيزات BSP هو popluare في المملكة المتحدة وايرلندا وكندا والولايات المتحدة الأمريكية إلخ.
يتم شرح جميع تركيبات مخروط BSP 60 بواسطة BS5200 تساوي ISO 8434-6 القياسية.
حجم مخطط حجم مؤشر ترابط BSPP هو G 1/8 ، G1 / 4 ، G1 / 2 ، G3 / 4 ، G3 / 8 ، G5 / 8 ، G1 ، G1-1 / 4 ، G1-1 / 2 ، G2 ، G2- 1/2 ، G3 الخ
BSP هو الأنابيب القياسية البريطانية مع شكل موضوع 55 درجة.
مؤشر ترابط BSPP وفقًا لمعايير ISO 228 و AS 1722.2.
دليل الخيط BSPP للعديد من أنواع الختم مثل BSPP 60 ° مخروط لمقعد أنبوب ، منفذ BSPP مع الختم المستعبدين ، منفذ BSPP مع ختم ED ، BSPP oring + حلقة الاحتفاظ نوع G ، BSPP قابل للتعديل على شكل حلقة sael H ، وجه تقطيع BSPP ختم نوع B.
محولات تركيب مواسير BSPP للعديد من الأطراف مثل ذكر BSPT ، ذكر ORFS ، متري ISO 6149-3 ، JIC ذكر 74 مخروط ، Komatsu metric 60 cone ، ذكر NPT ، SAE ORB ISO 11926-3 ، أنبوب بعقب اللحام ، JIC أنثى 37cone ، ORFS أنثى الخ

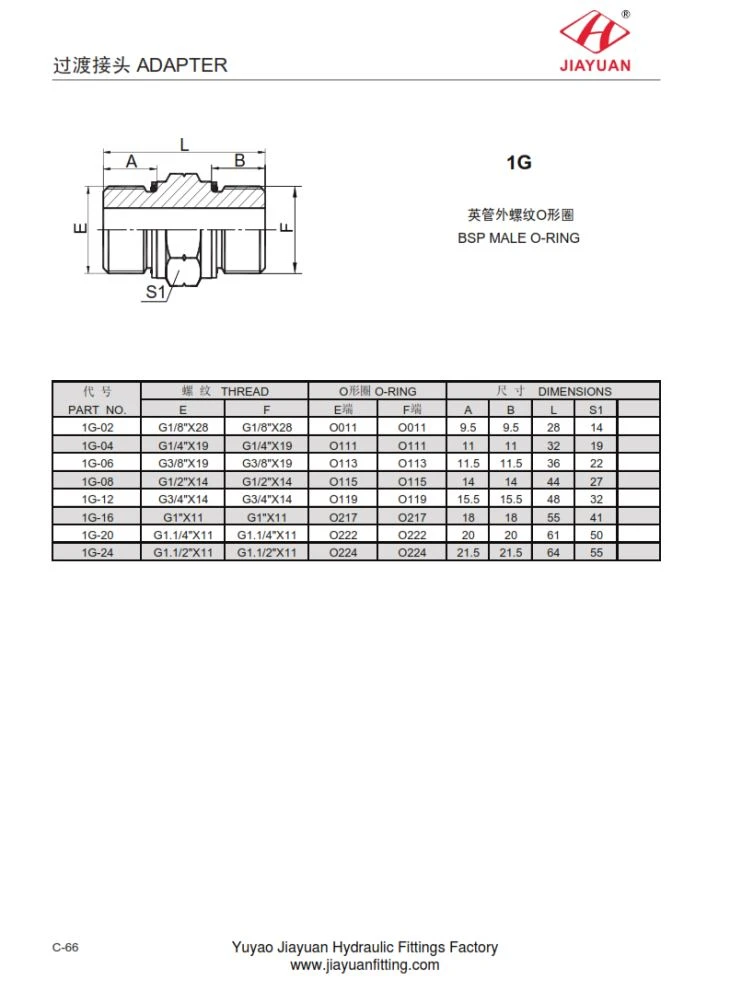

1G BSP MALE O-RING حلقة الاحتفاظ تركيبات أبعاد حجم الرسم البياني على النحو التالي:
PA RT N O. | T HR EA D | O يا الدائري | DIM E N S I O NS | ||||||
E | F | E | F | أ | ب | L | S 1 | ||
1 - 02 | G 1/8 " X 28 | G 1/8 " X 28 | يا 011 | يا 011 | 9.5 | 9.5 | 28 | 14 | |
1 - 04 | G 1/4 " X 19 | G 1/4 " X 19 | يا 111 | يا 111 | 11 | 11 | 32 | 19 | |
1 - 06 | G 3/8 " X 19 | G 3/8 " X 19 | يا 113 | يا 113 | 11.5 | 11.5 | 36 | 22 | |
1 - 08 | G 1/2 " X 14 | G 1/2 " X 14 | يا 115 | يا 115 | 14 | 14 | 44 | 27 | |
1 - 12 | G 3/4 " X 14 | G 3/4 " X 14 | يا 119 | يا 119 | 15.5 | 15.5 | 48 | 32 | |
1 - 16 | G 1 " X 11 | G 1 " X 11 | يا 217 | يا 217 | 18 | 18 | 55 | 41 | |
1 - 20 | G 1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | يا 222 | يا 222 | 20 | 20 | 61 | 50 | |
1 - 24 | G 1.1 / 2 " X 11 | G 1.1 / 2 " X 11 | يا 224 | يا 224 | 21.5 | 21.5 | 64 | 55 | |
