كتالوج التجهيزات BSP هو popluare في المملكة المتحدة وايرلندا وكندا والولايات المتحدة الأمريكية إلخ.
يتم شرح جميع تركيبات مخروط BSP 60 بواسطة BS5200 تساوي ISO 8434-6 القياسية.
حجم مخطط حجم مؤشر ترابط BSPP هو G 1/8 ، G1 / 4 ، G1 / 2 ، G3 / 4 ، G3 / 8 ، G5 / 8 ، G1 ، G1-1 / 4 ، G1-1 / 2 ، G2 ، G2- 1/2 ، G3 الخ
BSP هو الأنابيب القياسية البريطانية مع شكل موضوع 55 درجة.
مؤشر ترابط BSPP وفقًا لمعايير ISO 228 و AS 1722.2.
دليل الخيط BSPP للعديد من أنواع الختم مثل BSPP 60 ° مخروط لمقعد أنبوب ، منفذ BSPP مع الختم المستعبدين ، منفذ BSPP مع ختم ED ، BSPP oring + حلقة الاحتفاظ نوع G ، BSPP قابل للتعديل على شكل حلقة sael H ، وجه تقطيع BSPP ختم نوع B.
محولات تركيب مواسير BSPP للعديد من الأطراف مثل ذكر BSPT ، ذكر ORFS ، متري ISO 6149-3 ، JIC ذكر 74 مخروط ، Komatsu metric 60 cone ، ذكر NPT ، SAE ORB ISO 11926-3 ، أنبوب بعقب اللحام ، JIC أنثى 37cone ، ORFS أنثى الخ

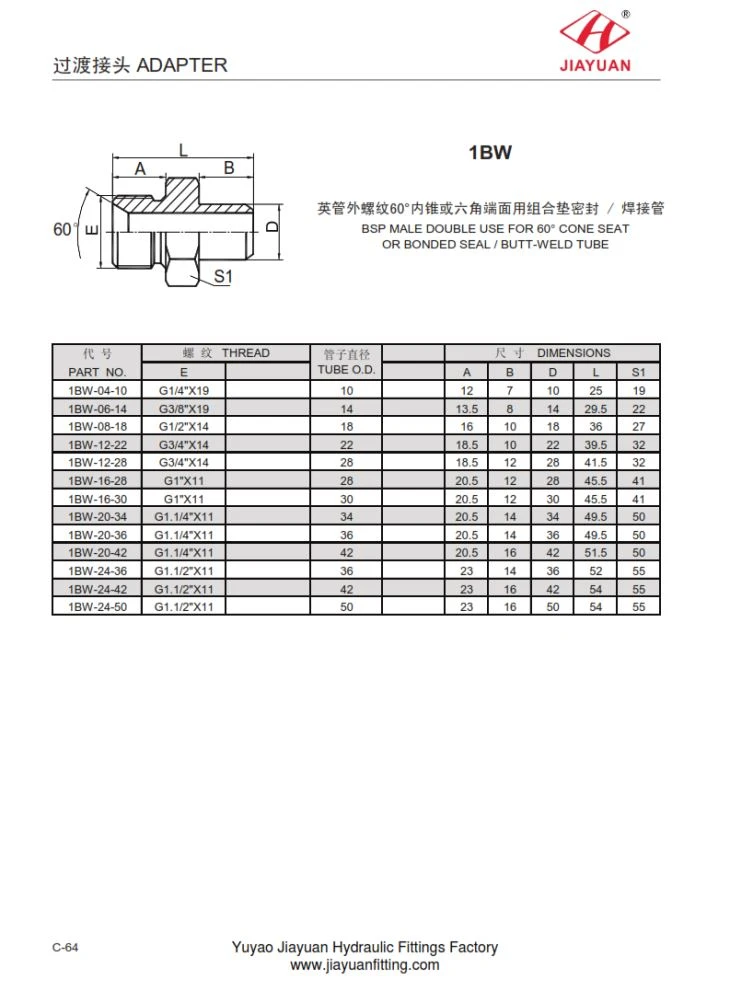

1BW BSP MALE الاستخدام المزدوج لمدة 60 درجة مخروط مقعد أو يربط ختم / BUTT-WELD TUBE التجهيزات أبعاد حجم الرسم البياني على النحو التالي:
PA RT N O. | T HR EA D |
T U B E يا د . | DIM E N S I O NS | ||||
E | أ | ب | د | L | S 1 | ||
1 ب - 4 - 10 | G 1/4 " X 19 | 10 | 12 | 7 | 10 | 25 | 19 |
1 ب - 6 - 14 | G 3/8 " X 19 | 14 | 13.5 | 8 | 14 | 29.5 | 22 |
1 ب ث - 08 - 18 | G 1/2 " X 14 | 18 | 16 | 10 | 18 | 36 | 27 |
1 ب - 12 - 22 | G 3/4 " X 14 | 22 | 18.5 | 10 | 22 | 39.5 | 32 |
1 ب - 12 - 28 | G 3/4 " X 14 | 28 | 18.5 | 12 | 28 | 41.5 | 32 |
1 ب - 16 - 28 | G 1 " X 11 | 28 | 20.5 | 12 | 28 | 45.5 | 41 |
1 ب - 16 - 30 | G 1 " X 11 | 30 | 20.5 | 12 | 30 | 45.5 | 41 |
1 ب - 20 - 34 | G 1.1 / 4 " X 11 | 34 | 20.5 | 14 | 34 | 49.5 | 50 |
1 ب - 20 - 36 | G 1.1 / 4 " X 11 | 36 | 20.5 | 14 | 36 | 49.5 | 50 |
1 ب - 20 - 42 | G 1.1 / 4 " X 11 | 42 | 20.5 | 16 | 42 | 51.5 | 50 |
1 ب - 24 - 36 | G 1.1 / 2 " X 11 | 36 | 23 | 14 | 36 | 52 | 55 |
1 ب - 24 - 42 | G 1.1 / 2 " X 11 | 42 | 23 | 16 | 42 | 54 | 55 |
1 ب - 24 - 50 | G 1.1 / 2 " X 11 | 50 | 23 | 16 | 50 | 54 | 55 |
