فئة المنتج: SAE J512 و J513 أنبوب مواسير السيارات -45 درجة اندلعت نوع.
مخطط حجم مؤشر ترابط UNF: من UNF 5/16 "إلى UNF 1-3 / 8". وفقًا لمعيار ANSI B1.1 FED-STD-H28 / 2.
أنواع المواد من SAE 45 درجة مضيئة التجهيزات على النحو التالي: الفولاذ المقاوم للصدأ والنحاس والكربون الصلب.
لأنابيب موضوع أنواع: محول Npt ، محولات BSPT.

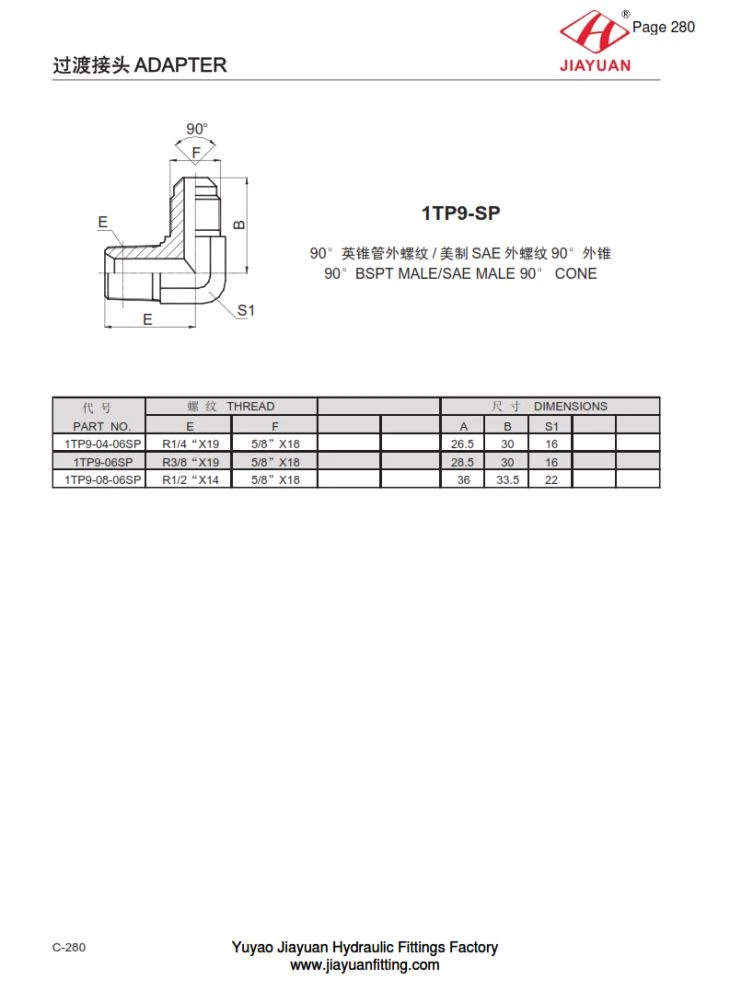

1TP9-SP 90 ° BSPT MALE / SAE MALE 90 ° CONE الرسم البياني البعد على النحو التالي:
الجزء رقم | مسلك | الأبعاد | |||||
E | F | أ | ب | S1 | |||
1TP9-04-06SP | R1 / 4X19 | 5 / 8X18 | 26.5 | 30 | 16 | ||
1TP9-06SP | R3 / 8X19 | 5 / 8X18 | 28.5 | 30 | 16 | ||
1TP9-08-06SP | R1 / 2X14 | 5 / 8X18 | 36 | 33 . 5 | 22 | ||
